축목부 기자미 기계도면
2023-10-24
내용

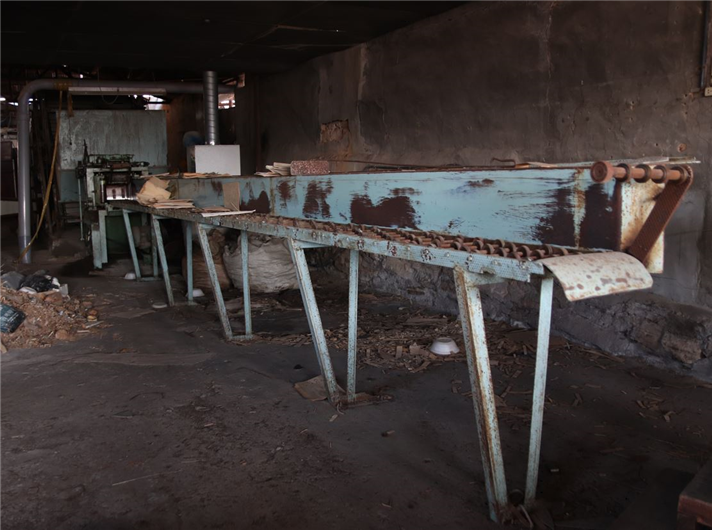

· 롤러 부분, 헤드 부분으로 구분됨.

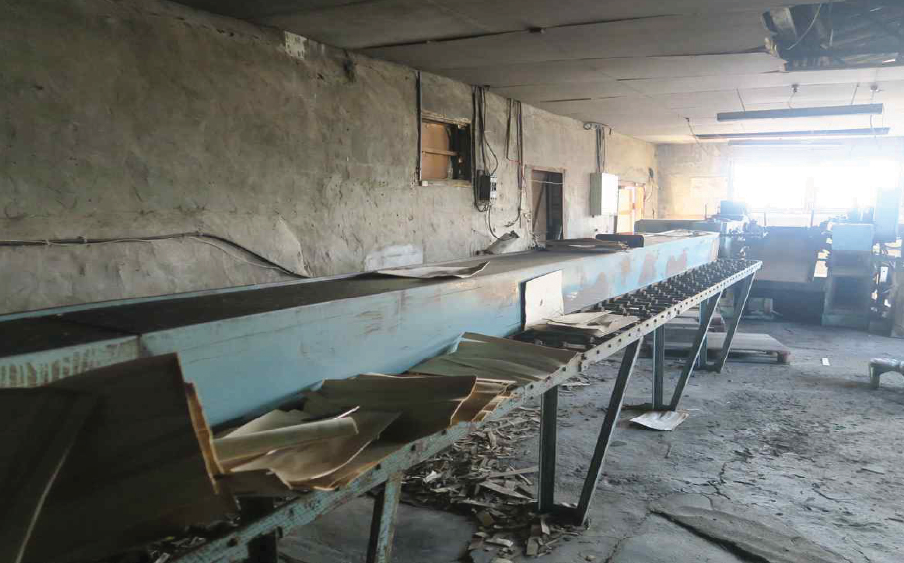

· 롤러 부분: 묵기에서 나온 밤바를 쌓고 헤드 부분까지 이동하는 역할을 함.

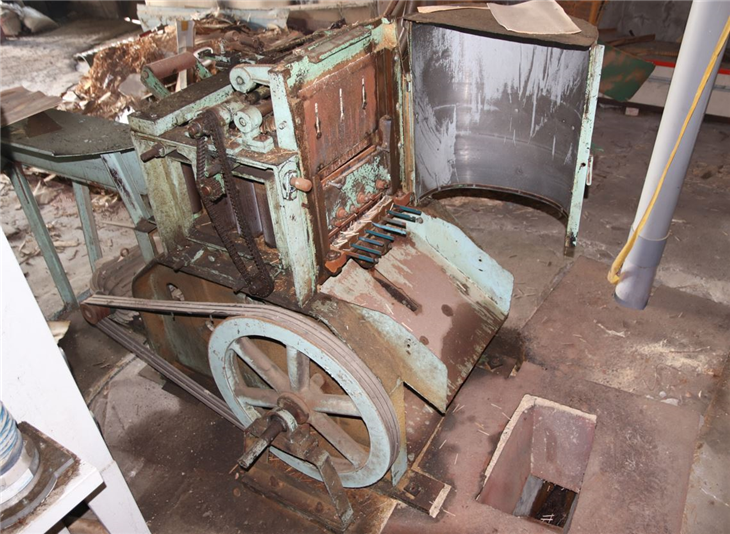

· 헤드 부분: 부속품으로 개비끼칼이 있으며 밤바를 축목으로 자르는 역할을 함. 상하로 움직임.
· 롤러 부분에는 밤바를 쌓았을 때 적당한 높이를 나타내는 선이 그어져 있음. 주로 롤러에 밤바를 약 90~120장 쌓음.

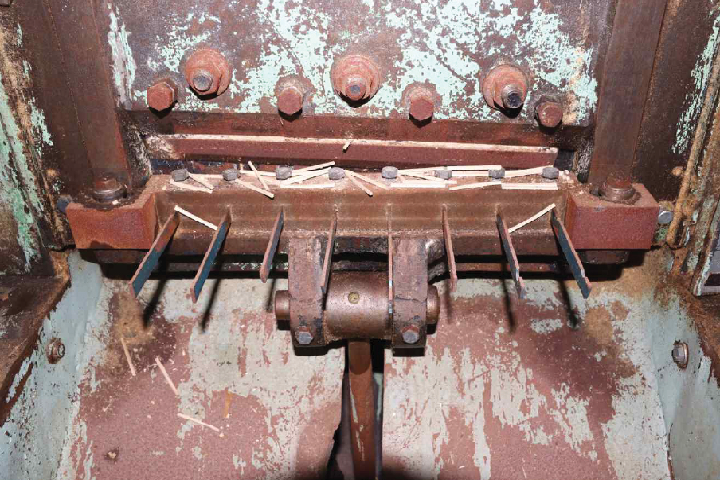

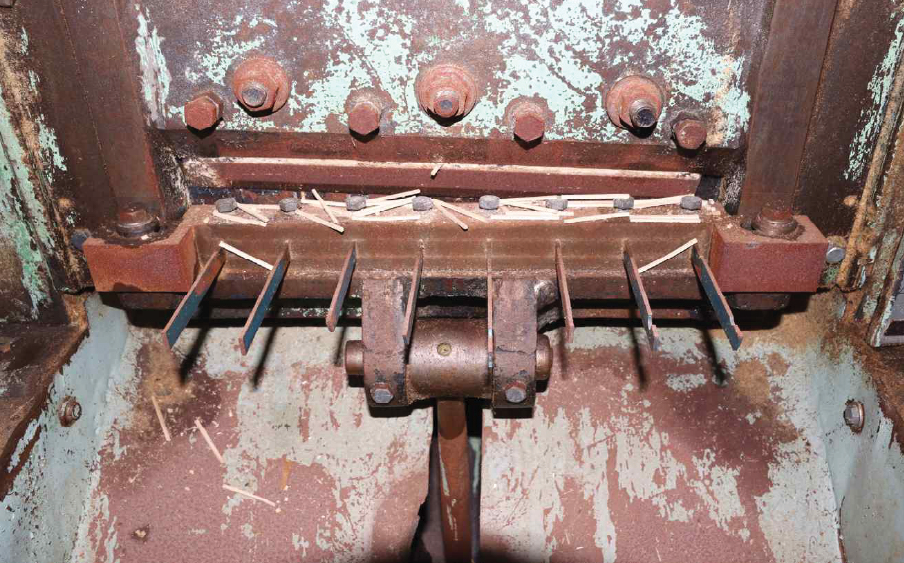

· 헤드 부분에 있는 개비끼칼의 개수에 따라 축목이 길이가 달라짐.(개비끼칼 8개: 48㎜ 축목 생산/개비끼칼 9개: 42㎜ 축목 생산)
